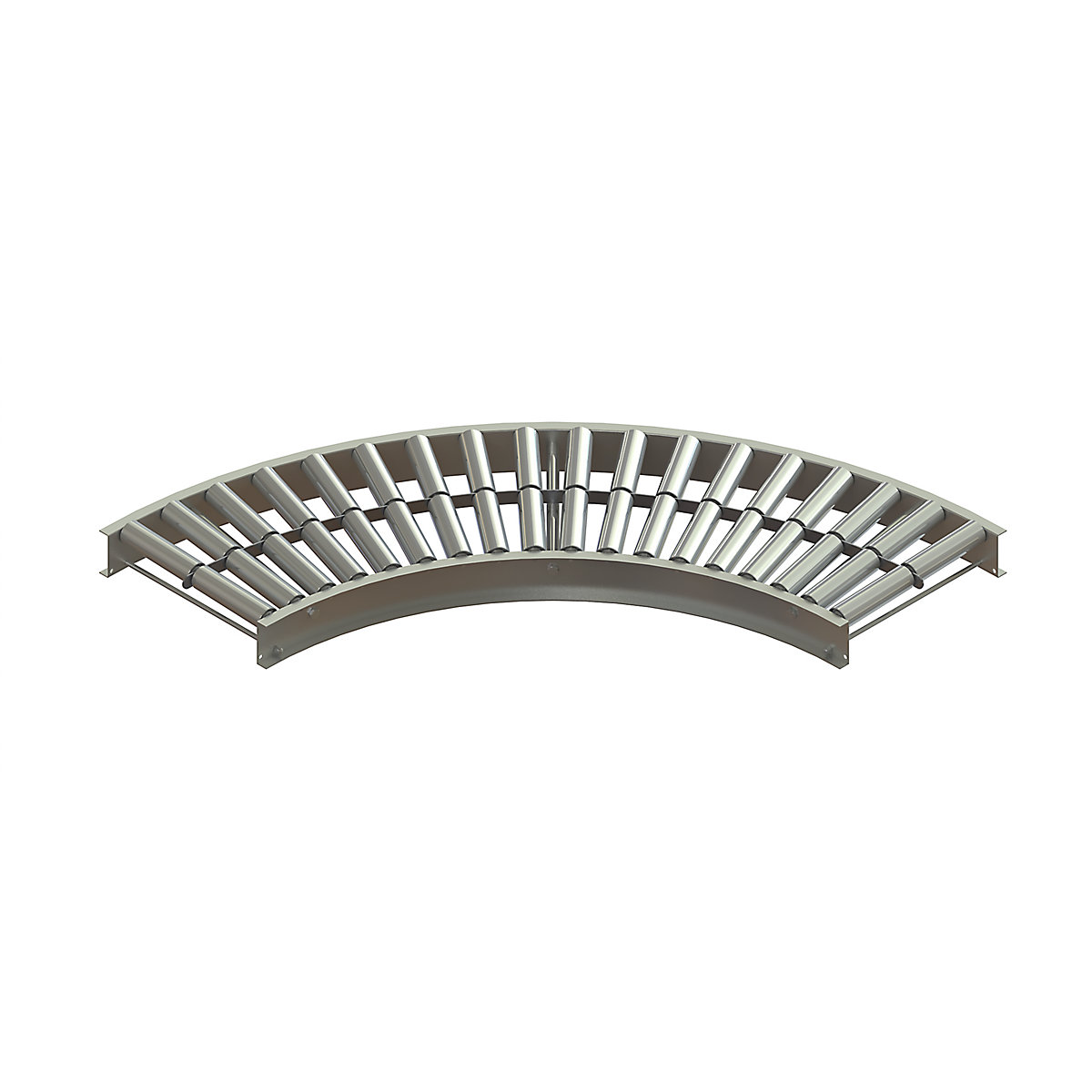

Gura – Courbe 90° pour transporteur à rouleaux largeur voie 400 mm

  • Déplacement des charges par gravité, légère inclinaison de 2 à 5 %
  • Finition soignée
  • Une addition idéale à votre système de transport
Gura
Service de planification
Service de planification
Gura – Courbe 90° pour transporteur à rouleaux, largeur voie 400 mm, entr'axe 100 mm
Prix / pcs (HT)
à partir de
569,- €

Description du produit
Cadre en U en acier galvanisé, 25 x 100 x 25 x 2 mm, avec traverses stables. Rouleaux à roulements à billes en acier galvanisé, Ø 50 mm, avec axe à ressort, Ø 12 mm. Courbes avec 2 rangées de rouleaux.
Force statique 400 kg par mètre de voie et pour un écartement des pieds de 1 m.
Comment composer votre transporteur?
Combinez les différentes longueurs de voies pour obtenir la longueur totale désirée. Déterminez vos besoins en éléments droits et courbes.
Déterminez la largeur de la voie en fonction de la plus grosse charge transportée et l'entr'axe des rouleaux et galets en fonction de la plus petite charge transportée.
Pour entr'axe de 75 mm, la longueur utile est 1 m = 975 mm, pour 2 m = 1950 mm.

Modèles spéciaux, courbes 45° et portillons disponibles sur demande.
Vous trouverez doubles montants et lisses de guidage latéral en combinaisons et accessoires.
Consultez-nous pour un devis.
  • Déplacement des charges par gravité, légère inclinaison de 2 à 5 %
  • Finition soignée
  • Une addition idéale à votre système de transport
Service de planification
Service de planification
Caractéristiques techniques
Largeur voie400 mm
Hauteur h.t.110 mm
Courbe90 °
Rayon intérieur courbe800 mm
Diamètre rouleaux50 mm
Largeur h.t.450 mm
Matériau des galetsacier, galvanisé
Modèle bâtisacier, galvanisé
Charge max. pour écartement pieds 1 m400 kg
Largeur de la charge transportée550 mm
Type de produittransporteurs à rouleaux pour charges lourdes
Produit livrémonté
