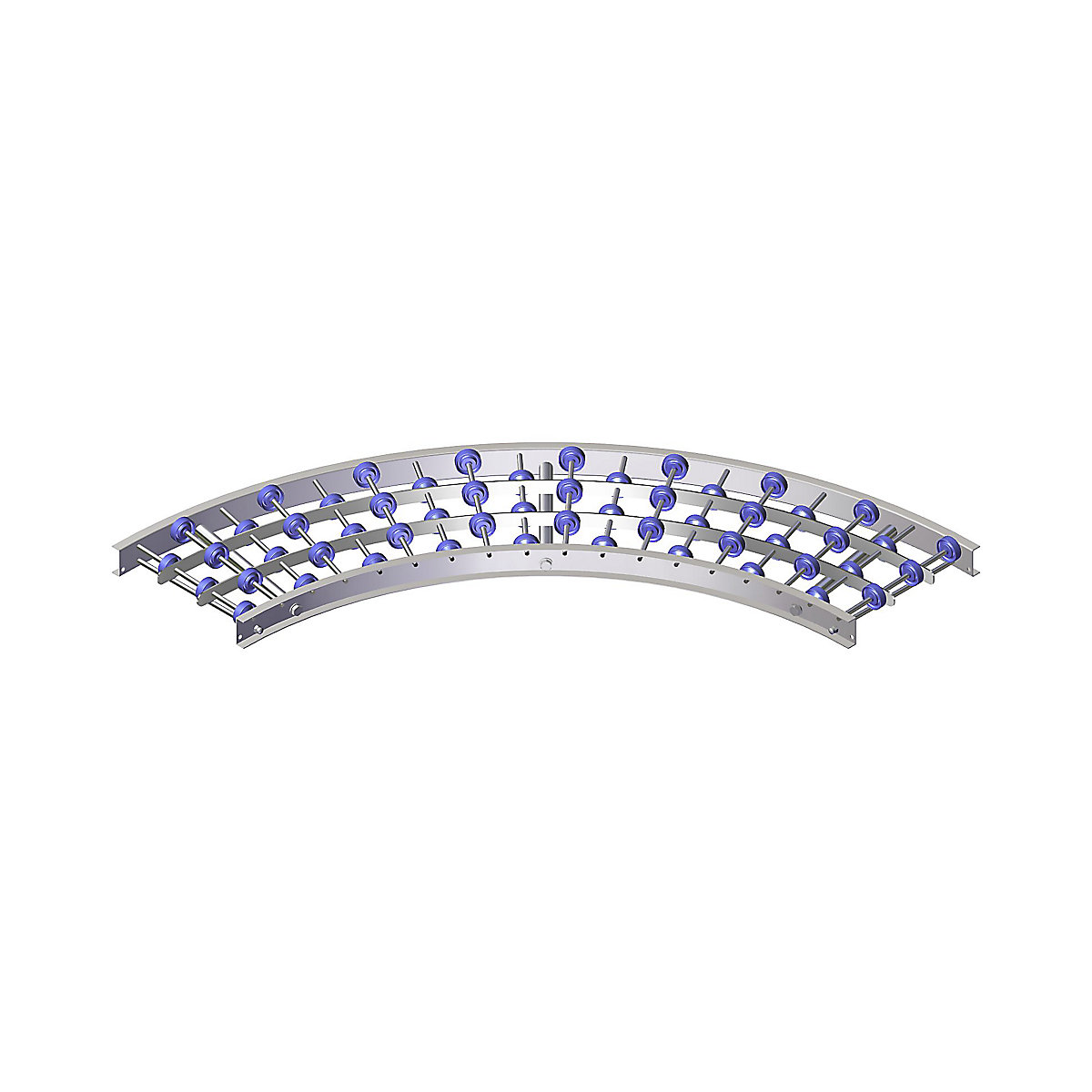

Gura – Courbe 90° cadre en acier, galets en plastique, largeur voie 300 mm

  • Eléments modulaires pour un flux régulier
  • Finition soignée
  • Une addition idéale à votre système de transport
Gura
Service de planification
Service de planification
Gura – Courbe 90°, cadre en acier, galets en plastique, largeur voie 300 mm, entr'axe 100 mm
Prix / pcs (HT)
à partir de
329,- €

Description du produit
Profilés latéraux stables en acier galvanisé, 20 x 60 x 20 mm. Galets montés sur roulements à billes, Ø 48 mm. Galets disposés en quinconce pour un même nombre de galets / axe.
La surface de roulement des charges doit être plane, dure et lisse.

Force statique 200 kg par mètre de voie et pour un écartement des pieds de 1 m.

Comment composer votre transporteur?
Combinez les différentes longueurs de voies pour obtenir la longueur totale désirée. Déterminez vos besoins en éléments droits et courbes. Déterminez la largeur de la voie en fonction de la plus grosse charge transportée et l'entraxe en fonction de la plus petite charge transportée.
Pour entraxe de 75 mm, la longueur utile est: pour 1 m = 975 mm, pour 2 m = 1950 mm.

Recommandées pour une installation fixe en local fermé et sec. Silencieuses.
Vous trouverez doubles montants et lisses de guidage latéral en combinaisons et accessoires.
Modèles spéciaux, courbes 45° et portillons disponibles sur demande.
  • Eléments modulaires pour un flux régulier
  • Finition soignée
  • Une addition idéale à votre système de transport
Service de planification
Service de planification
Caractéristiques techniques
Largeur voie300 mm
Hauteur h.t.69 mm
Courbe90 °
Rayon intérieur courbe800 mm
Diamètre rouleaux48 mm
Largeur h.t.340 mm
Matériau des galetsplastique
Modèle bâtisacier, galvanisé
Charge max. pour écartement pieds 1 m200 kg
Disposition galets3 : 3
Largeur de la charge transportée150 – 400 mm
Type de produittransporteurs à galets pour charges légères
Produit livrémonté
